三思永恒扭转机结构介绍与特点

三思永恒扭转机结构介绍与特点

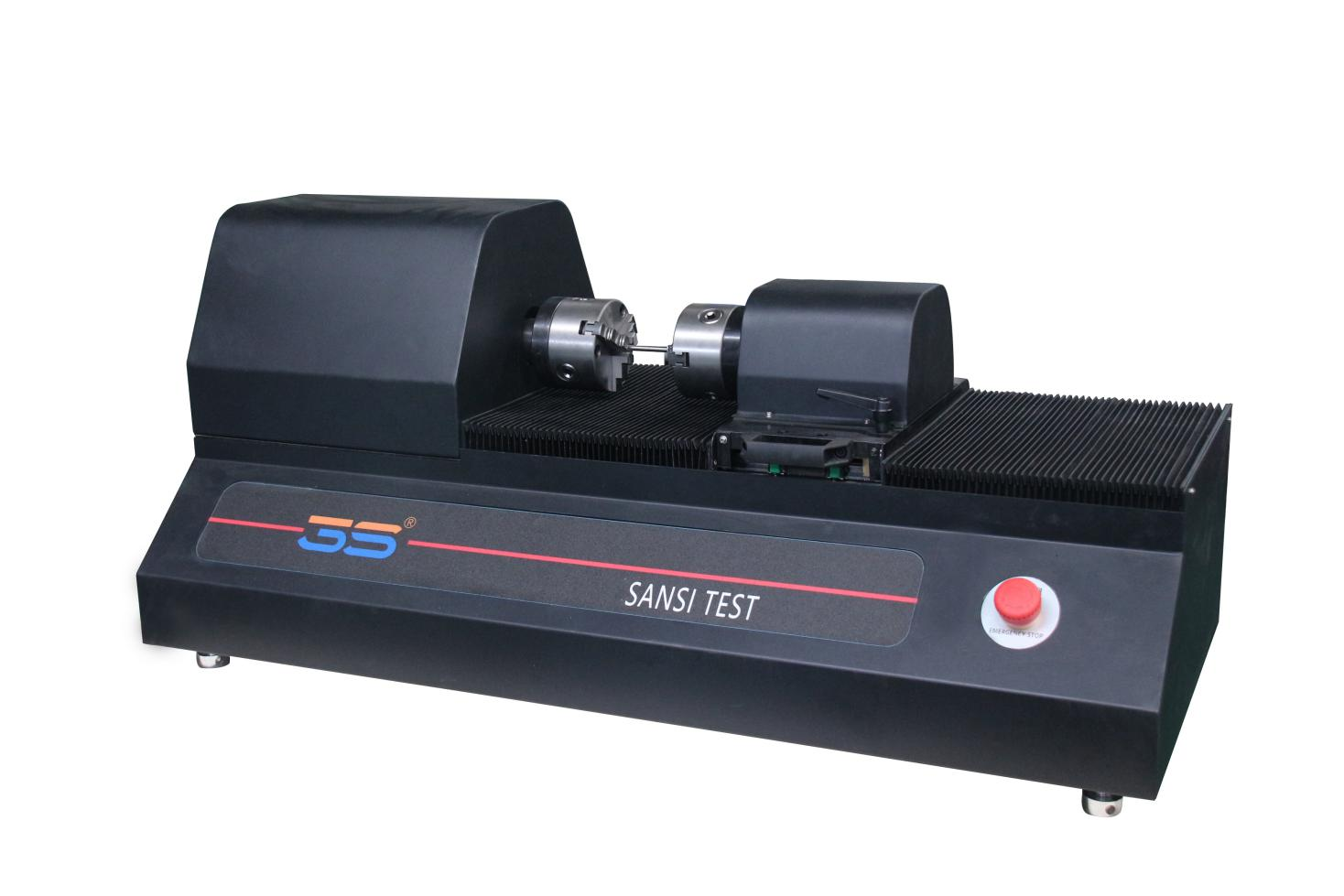

微机控制扭转试验机是由主机框架结构、交流伺服驱动加载系统、可自由移动的尾座及计算机测量控制显示系统等组成。主体结构采用卧式框架结构，试样左右夹持部分牢固地固定在工作台上，以保证整机的刚性，左右夹头部分采用调质钢，不仅保证了夹头的综合机械性能和硬度，更是大大提高了夹头的使用寿命，试样的安装、拆卸方便、快捷，夹头的移动端采用精密重型方导轨，使其能自由移动，将试件的轴向拉力减少到最小；高刚性高精度高负荷的直线导轨，为试验机抗扭刚性提供了可靠的保证。加载系统采用全数字交流伺服控制电机驱动加载，电机带动精密摆线针轮减速机提供了稳定的扭矩加载系统；保证了加载的均匀性、稳定性，伺服电机的采用保证了正向加载和反向加载的平稳切换

。

测量显示系统采用光电编码器采集试样的扭转角度，高精度扭矩传感器采集试样的扭矩，扭转试验机控制器采样频率可以根据需要调节，在材料的屈服阶段可以高速采样，高精度旋转编码器测量试样的扭转变形，计算机屏幕显示试样的扭矩、扭转角度、扭转变形以及各类曲线等。
